Motor/Pengontrol BLDC Terintegrasi: Pengkabelan yang Hemat Ruang dan Sederhana

Motor DC Tanpa Sikat dengan Pengontrol Terintegrasi (sering disebut sebagai "Motor Cerdas" atau "Unit Penggerak Motor") dilengkapi dengan motor, pemrosesan sensor Hall, dan tahap daya (FET/driver) semuanya ditempatkan di dalam penutup motor atau langsung dipasang ke tutup belakangnya.

Desain ini menghilangkan kebutuhan akan kabel besar dan terlindung antara motor dan driver eksternal terpisah. Ini menyederhanakan desain alat berat, mengurangi jumlah komponen secara keseluruhan, dan secara signifikan meningkatkan keandalan sistem dengan meminimalkan interferensi elektromagnetik (EMI) dan menyederhanakan kompleksitas rangkaian kabel. Motor menerima perintah tingkat tinggi (misalnya, CANbus, RS485, atau sinyal analog/PWM sederhana) secara langsung.

Pendahuluan

Parameter Terperinci dan Data Kinerja

RETEK: Kontrol Gerakan Plug-and-Play untuk Robotika

Suzhou Retek Electric Technology Co., Ltd. berfokus pada pengembangan firmware dan algoritma kontrol untuk unit terintegrasi ini, memungkinkan torsi, kecepatan, dan kontrol posisi yang tepat. Ini adalah masa depan sistem kontrol terdistribusi dalam robotika dan AGV, yang memungkinkan perakitan modular dan cepat serta mengurangi kompleksitas instalasi untuk klien kami.

Aplikasi

Sorotan Teknologi Canggih

Aplikasi Kontrol Terdistribusi untuk Motor BLDC Terintegrasi

  • Penggerak Roda AGV/Robotika Seluler: Motor untuk robot bergerak otonom yang ruangnya premium dan kabelnya harus sederhana. Tantangan: Kekokohan, kontrol tingkat tinggi yang sederhana.
  • Aktuator Linier Industri: Penggerak dimana motor/pengendalinya harus diintegrasikan ke dalam batang aktuator itu sendiri.
  • Otomatisasi Gudang (Konveyor): Motor untuk zona konveyor terdesentralisasi, menyederhanakan pemasangan dan pemeliharaan.
  • Ventilator/Pompa Medis: Hard disk yang ringkas dan andal untuk penunjang kehidupan atau peralatan diagnostik.

Spesifikasi Teknis

Penggunaan Industri & Komersial

Parameter Teknis (BLDC Terintegrasi)

Parameter Rentang / Nilai Khas Satuan
Antarmuka Kontrol CANbus, RS485, PWM, Analog Protokol
Tegangan Masukan 12 hingga 48 VDC (Khas)
Fitur Terintegrasi Pembatasan Arus, Perlindungan Termal Keamanan
Diameter Motor 42 hingga 80 mm
Lingkaran Umpan Balik Aula Internal atau Encoder (Opsional) Ketik

Informasi Tambahan

Detail & Catatan Tambahan

Layanan Produksi & Kustomisasi

Produksi mencakup pengujian "burn-in" yang komprehensif di mana motor dan penggerak dioperasikan bersama di bawah beban untuk memeriksa stabilitas termal dan keandalan elektronik.

  • Pengembangan Firmware Khusus: Menulis algoritma kontrol khusus untuk aplikasi klien (misalnya, jalur akselerasi khusus, profil saat ini).
  • Integrasi Protokol Fieldbus: Mengonfigurasi pengontrol untuk berkomunikasi melalui protokol Ethernet industri tertentu (misalnya, EtherCAT Slave).
  • Desain Konektor Khusus: Menyediakan M12 industri tertentu atau konektor tersegel milik khusus untuk I/O daya dan komunikasi.
  • Gearhead Planet Terintegrasi: Menawarkan unit motor/pengontrol terintegrasi yang telah dirakit sebelumnya dengan planetary gearhead untuk keluaran torsi tinggi.

Layanan & Dukungan

Keunggulan Teknis dan Fitur Desain Inti

  • Pengkabelan Sederhana: Menghilangkan kabel motor terpisah, menghemat biaya dan mengurangi waktu pemasangan.
  • Mengurangi EMI: Peralihan frekuensi tinggi terjadi berbatasan langsung dengan motor, meminimalkan radiasi kebisingan elektromagnetik.
  • Jejak Kompak: Memaksimalkan kepadatan komponen, mengosongkan ruang kabinet yang berharga.
  • Kontrol Cerdas: Memungkinkan pemrosesan lokal loop kontrol, diagnostik, dan komunikasi fieldbus tingkat tinggi.
  • Perlindungan yang Ditingkatkan: Driver internal digabungkan secara termal ke rumah motor, memungkinkan penurunan dan perlindungan termal yang presisi.

Pertanyaan yang Sering Diajukan

Pertanyaan Umum Mengenai Motor BLDC Terintegrasi

  • T: Jika pengontrol rusak, haruskah saya mengganti seluruh motor?
  • J: Tergantung pada desainnya, beberapa unit memungkinkan papan pengontrol untuk ditukar, namun dalam versi yang sangat mini, unit tersebut sering kali disegel sebagai satu unit, yang berarti penggantian penuh terkadang diperlukan, yang merupakan trade-off untuk kekompakannya.
  • T: Apakah unit ini rentan terhadap kerusakan akibat panas?
  • J: Drive terintegrasi harus mengelola panasnya dengan hati-hati. Mereka sering menggunakan rumah logam motor sebagai heatsink, sehingga suhu pengoperasian harus dipantau, terutama jika motor sering dijalankan pada torsi puncak.
  • T: Jenis sinyal masukan apa yang paling umum?
  • J: CANbus (Jaringan Area Pengontrol) atau RS485 sangat disukai, karena memungkinkan beberapa motor dihubungkan ke jaringan pada satu jalur komunikasi untuk gerakan tersinkronisasi dan kontrol terdistribusi.

Sumber daya

Panduan Pemilihan Material Tingkat Lanjut

Housing/Heatsink: Penutup ujung aluminium tugas berat yang dirancang khusus dengan sirip panas untuk perpindahan panas yang efisien dari FET terintegrasi.

PCB: Bahan PCB bersuhu tinggi dengan jejak tembaga tebal untuk menangani arus daya dalam ruang terbatas.

Segel: Gasket dan senyawa pot yang digunakan untuk melindungi perangkat elektronik dari debu dan kelembapan (seringkali mencapai peringkat IP54 atau IP65).

Produk Terkait

Motor kipas EC 3,3 inci dengan aliran udara konstan 16 kecepatan sakelar celup yang kompatibel untuk sebagian besar kipas ventilator udara atap

Motor kipas EC 3,3 inci dengan aliran udara konstan 16 kecepatan sakelar celup yang kompatibel untuk sebagian besar kipas ventilator udara atap

Lihat Detail
Medical robotics motor outrunner brushless with gearhead 42mm diameter WO42 Series

Medical robotics motor outrunner brushless with gearhead 42mm diameter WO42 Series

Lihat Detail
BL86mm Square Brushless Motor 310VDc 350W

BL86mm Square Brushless Motor 310VDc 350W

Lihat Detail
91ZYT 91mm brushed dc motor high voltage motor 180VDc500w

91ZYT 91mm brushed dc motor high voltage motor 180VDc500w

Lihat Detail
Nema 34 Stepper Motor High Torque for 3D Printer CNC Milling Engraving Machine Motion control

Nema 34 Stepper Motor High Torque for 3D Printer CNC Milling Engraving Machine Motion control

Lihat Detail
Efficient Precise Planetary Motor With Gear Head 28mm Diameter Brushless Motor

Efficient Precise Planetary Motor With Gear Head 28mm Diameter Brushless Motor

Lihat Detail

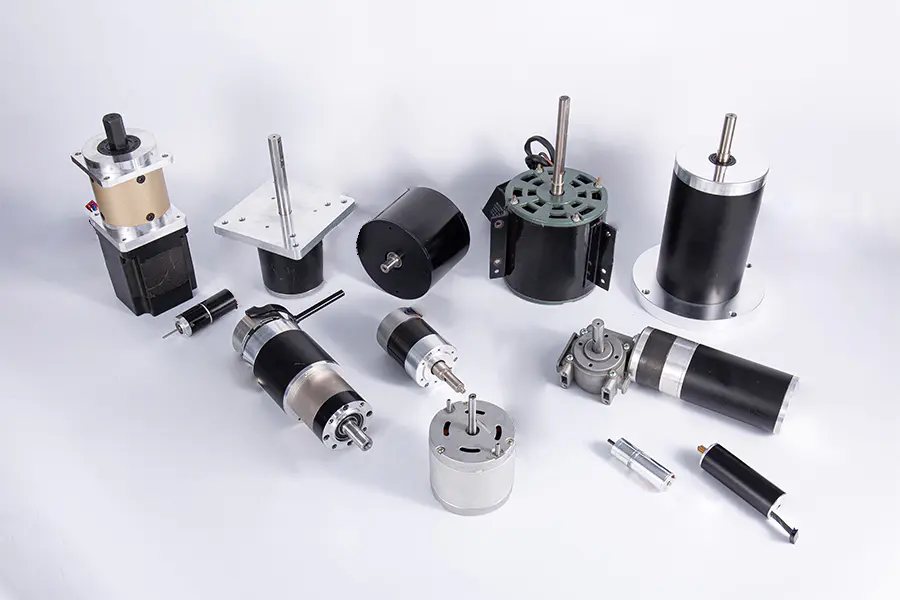

About Suzhou Retek Electric Technology Co., Ltd.
