Motor Stepper Torsi Tinggi: Panduan Komprehensif

Motor stepper mewakili ldanasan kontrol gerak modern, menawarkan pemosisian yang tepat dan kemampuan pengulangan tanpa memerlukan sistem umpan balik yang rumit. Motor listrik sinkron tanpa sikat ini mengubah pulsa digital menjadi rotasi poros mekanis yang presisi, bergerak dalam langkah-langkah terpisah. Karakteristik ini menjadikannya sangat diperlukan dalam aplikasi mulai dari elektronik konsumen hingga mesin industri yang canggih. Namun, ketika aplikasi menuntut tidak hanya presisi tetapi juga kekuatan yang signifikan untuk memindahkan beban berat, mengatasi gesekan, atau mempertahankan posisi di bawah tekanan, motor stepper standar mungkin terbukti tidak cukup. Di sinilah kategori motor stepper torsi tinggi menjadi kritis.

Dalam konteks motor stepper, 'torsi tinggi' mengacu pada kemampuan motor untuk menghasilkan gaya rotasi yang unggul dibandingkan motor standar dengan ukuran fisik atau rangka serupa. Torsi adalah ukuran dasar kekuatan motor, yang menentukan seberapa besar beban yang dapat dipercepat, dikendarai, dan ditahan dalam keadaan diam. Pentingnya torsi tinggi tidak dapat dilebih-lebihkan dalam aplikasi yang menuntut. Misalnya, dalam robotika, torsi tinggi sangat penting untuk aktuator gabungan yang harus menopang bobot lengan robot dan muatannya. Dalam pemesinan CNC, hal ini memastikan alat pemotong dapat bergerak secara tepat melalui material tanpa terhenti. Intinya, motor stepper torsi tinggi menjembatani kesenjangan antara kebutuhan akan akurasi yang tepat dan kebutuhan akan tenaga mekanik yang besar , memungkinkan inovasi di bidang yang menuntut keduanya.

Memahami Motor Stepper

Untuk sepenuhnya memahami keunggulan motor stepper torsi tinggi, pertama-tama kita harus memahami prinsip dasar yang mengatur semua motor stepper. Tidak seperti motor DC standar yang berputar terus menerus ketika tegangan diberikan, motor stepper bergerak dalam peningkatan sudut tetap yang dikenal sebagai langkah. Struktur internal motor terdiri dari bagian diam (stator) dengan beberapa kumparan elektromagnetik dan bagian berputar (rotor) yang biasanya mengandung magnet permanen atau inti yang dapat ditembus secara magnetis. Dengan memberi energi pada kumparan stator dalam urutan tertentu, medan magnet tercipta yang menarik rotor, menyebabkannya sejajar dengan medan dan berputar dengan sudut yang tepat dengan setiap pulsa yang diterima dari pengontrol.

Ada beberapa tipe dasar motor stepper, masing-masing dengan karakteristik operasional yang berbeda. Motor stepper Magnet Permanen (PM). memiliki fitur rotor dengan magnet permanen, memberikan torsi penahan yang baik dan sudut langkah yang relatif besar, namun seringkali menawarkan resolusi dan torsi yang lebih rendah dibandingkan tipe lainnya. Motor stepper Keengganan Variabel (VR). memiliki rotor besi lunak yang sejajar dengan jalur medan magnet dengan keengganan paling kecil (resistansi magnet); ini kurang umum saat ini. Jenis yang paling umum, terutama pada aplikasi berkinerja tinggi, adalah Motor Stepper Hibrida . Desain ini menggabungkan prinsip motor PM dan VR, memanfaatkan rotor magnet permanen dengan gigi yang berinteraksi dengan stator elektromagnetik bergigi. Konfigurasi hybrid ini memungkinkan sudut langkah yang sangat kecil, keluaran torsi tinggi, dan akurasi posisi yang sangat baik, menjadikannya desain yang dominan motor stepper torsi tinggi aplikasi.

Beberapa istilah kunci penting untuk memahami spesifikasi motor stepper. Itu sudut langkah mendefinisikan jarak sudut putaran poros dengan setiap pulsa, biasanya 1,8° (200 langkah/putaran) atau 0,9° (400 langkah/putaran) untuk motor hibrida. Menahan torsi adalah torsi maksimum yang dapat dihasilkan motor ketika diam dengan belitannya diberi energi, yang merupakan nilai kritis untuk a motor stepper torsi tinggi karena ini menunjukkan kemampuannya untuk mempertahankan posisi melawan kekuatan eksternal. Sebaliknya, torsi penahanan adalah torsi yang timbul ketika belitan motor tidak diberi energi, yang disebabkan oleh interaksi magnetik antara rotor magnet permanen dan stator; ini memberikan sedikit kekuatan penahan pasif.

Apa itu Torsi Tinggi?

Mendefinisikan Torsi pada Motor Stepper

Dalam istilah mekanis, torsi adalah ukuran gaya rotasi yang diterapkan pada suatu benda. Untuk motor stepper, ini adalah gaya putaran yang dapat dihasilkan oleh poros motor untuk menyebabkan atau menahan gerakan. Hal ini analog dengan konsep gaya dalam sistem linier. Oleh karena itu, torsi yang tinggi menandakan kemampuan motor untuk menghasilkan gaya putaran yang kuat. Hal ini sangat penting untuk aplikasi yang melibatkan akselerasi beban berat, mekanisme penggerak dengan gesekan tinggi, atau mempertahankan posisi presisi di bawah tekanan eksternal yang konstan. Penting untuk membedakan bahwa a motor stepper torsi tinggi belum tentu merupakan kategori motor yang berbeda, melainkan merupakan sebutan untuk motor stepper yang dirancang untuk menghasilkan nilai torsi secara signifikan di atas garis dasar standar untuk ukuran rangkanya.

Bagaimana Torsi Diukur dan Ditentukan

Torsi pada motor stepper biasanya diukur dalam Newton-meter (N·m) atau ons-inci (oz-in). Spesifikasi torsi terpenting yang terdapat pada lembar data motor adalah menahan torsi . Ini adalah torsi maksimum yang dapat dihasilkan motor saat berhenti ketika kumparannya diberi energi penuh. Ini berfungsi sebagai indikator utama kekuatan motor. Representasi penting lainnya adalah kurva torsi , grafik yang memplot torsi motor yang tersedia terhadap kecepatan putarannya. Kurva ini penting karena torsi motor stepper menurun seiring dengan peningkatan kecepatan akibat efek induktansi dan EMF balik. Memahami kecepatan motor stepper vs torsi Hubungan ini penting untuk memilih motor yang akan bekerja secara memadai di seluruh rentang pengoperasian aplikasi yang diperlukan, memastikan motor tidak terhenti pada kecepatan yang lebih tinggi.

Faktor-Faktor yang Mempengaruhi Torsi

Output torsi motor stepper bukanlah nilai tetap; hal ini dipengaruhi oleh beberapa faktor operasional dan desain. Arus yang disuplai ke belitan motor merupakan penggerak utama; arus yang lebih tinggi umumnya menghasilkan medan magnet yang lebih kuat dan torsi yang lebih tinggi, hingga batas desain motor. Tegangan suplai juga memainkan peran penting, terutama pada kecepatan yang lebih tinggi. Tegangan yang lebih tinggi memungkinkan arus berubah arah pada belitan motor lebih cepat, membantu mempertahankan torsi pada kecepatan putaran yang meningkat. Desain fisik motor, termasuk kualitas bahan magnetiknya, jumlah gigi stator, dan celah udara antara rotor dan stator, semuanya dirancang untuk memaksimalkan pembangkitan torsi. Misalnya, a Motor stepper torsi tinggi NEMA 23 akan dirancang dengan faktor-faktor ini dioptimalkan untuk menghasilkan torsi lebih besar daripada motor NEMA 23 standar.

Keunggulan Motor Stepper Torsi Tinggi

Keuntungan utama menggunakan a motor stepper torsi tinggi adalah peningkatan signifikan dalam tenaga mekanik yang tersedia untuk tugas-tugas kontrol gerak. Peningkatan kemampuan ini menghasilkan beberapa manfaat utama yang sangat penting bagi keberhasilan aplikasi yang menuntut. Manfaat yang paling nyata adalah kemampuan untuk menangani beban inersia yang lebih besar dan mengatasi gesekan yang besar. Dalam sistem seperti router CNC atau ban berjalan otomatis, motor tidak hanya harus menggerakkan kepala alat atau sabuk tetapi juga mempercepat dan memperlambat massa dengan cepat. Motor dengan torsi yang tidak mencukupi akan terhenti atau kehilangan langkah karena tuntutan tersebut, sedangkan a motor stepper torsi tinggi memberikan kekuatan yang diperlukan untuk memastikan pengoperasian yang andal, sehingga memperluas jangkauan kemungkinan penerapan dan meningkatkan ketahanan aplikasi yang sudah ada.

Peningkatan akurasi dan pengurangan kesalahan posisi secara signifikan adalah keuntungan besar lainnya. Yang tinggi menahan torsi Karakteristik motor ini memungkinkan mereka mempertahankan posisinya secara kokoh terhadap gaya atau getaran eksternal yang tidak terduga. Hal ini penting dalam aplikasi seperti perakitan presisi atau penentuan posisi perangkat medis, di mana penyimpangan sekecil apa pun dapat menyebabkan kegagalan. Selain itu, cadangan torsi yang besar membantu mencegah terhentinya langkah, yang merupakan penyebab umum hilangnya langkah. Langkah yang hilang terjadi ketika motor gagal menjalankan gerakan yang diperintahkan, yang menyebabkan kesalahan posisi terakumulasi yang tidak dapat dideteksi oleh sistem loop terbuka. Dengan beroperasi dengan baik sesuai kapasitas torsinya, a motor stepper torsi tinggi sangat meminimalkan risiko ini, memastikan bahwa posisi mesin sebenarnya selalu sesuai dengan posisi yang diinginkan yang diperintahkan oleh pengontrol.

Terakhir, motor ini menawarkan fleksibilitas desain dan umur panjang yang lebih baik. Insinyur tidak dipaksa untuk memaksakan motor hingga batas operasionalnya, yang sering kali menyebabkan panas berlebih dan berkurangnya masa pakai. Sebaliknya, mereka dapat memilih a motor stepper torsi tinggi yang beroperasi secara efisien dan tenang dalam batas kinerjanya. Ruang kepala ini juga memungkinkan sistem untuk menangani beban variabel atau hambatan tak terduga dengan lebih baik tanpa kegagalan besar. Kemampuan menggunakan rangka motor yang lebih kompak, seperti a Motor stepper torsi tinggi NEMA 23 , untuk mencapai kinerja yang mungkin memerlukan kerangka yang lebih besar dan rumit, merupakan manfaat langsung dari teknologi ini, memungkinkan desain mekanis yang lebih ramping dan efisien.

Penerapan Motor Stepper Torsi Tinggi

Kombinasi unik antara presisi, keandalan, dan kekuatan menghasilkan motor stepper torsi tinggis cocok untuk beragam aplikasi di berbagai industri. Kemampuannya untuk memberikan gerakan terkontrol dalam langkah-langkah terpisah tanpa sensor umpan balik menyederhanakan desain sistem sekaligus memastikan akurasi.

Di bidang Robotika , motor ini merupakan aktuator pilihan untuk pergerakan sendi, khususnya di lengan robot yang harus menangani muatan berat. Itu motor stepper torsi tinggi for robotics memberikan kekuatan yang diperlukan untuk mengartikulasikan anggota badan dan gripper secara tepat sambil menopang beban lengan itu sendiri dan benda yang dibawanya. Hal ini penting untuk berbagai tugas mulai dari perakitan industri dan pengelasan hingga otomatisasi laboratorium yang kompleks. Itu menahan torsi memastikan lengan dapat mempertahankan posisinya tanpa melayang, bahkan saat dihidupkan tetapi tidak bergerak.

Mesin CNC mewakili penerapan klasik di mana presisi dan kekuatan tidak dapat dinegosiasikan. SEBUAH motor stepper untuk router CNC aplikasi harus menggerakkan alat pemotong melalui bahan seperti logam, kayu, atau plastik, menghadapi hambatan yang signifikan. Itu motor stepper torsi tinggi memastikan bahwa jalur pahat diikuti secara akurat tanpa terhenti, yang akan merusak benda kerja dan berpotensi merusak mesin. Prinsip yang sama berlaku untuk peralatan CNC lainnya seperti mesin bubut, pemotong plasma, dan pemotong laser, dimana kinerja yang konsisten sangat penting untuk kualitas dan produktivitas.

Dunia Pencetakan 3D sangat bergantung pada motor stepper untuk pergerakan sumbu dan ekstrusi filamen. Seiring bertambahnya ukuran dan kecepatan printer, dan karena bahan seperti ABS dan nilon memerlukan lebih banyak tenaga untuk mendorong ekstruder, permintaan torsi pun meningkat. SEBUAH motor stepper untuk printer 3D torsi tinggi memastikan penyelarasan lapisan secara presisi dengan mencegah langkah yang terlewat pada sumbu X, Y, dan Z, sementara motor ekstruder torsi tinggi menghasilkan aliran filamen yang konsisten, sehingga menghasilkan kualitas dan keandalan cetak yang lebih tinggi.

Otomasi Industri adalah domain luas tempat motor ini ada di mana-mana. Mereka menggerakkan sistem konveyor masuk mesin pengemasan , menggerakkan katup, dan memposisikan komponen di dalamnya mesin pick & place . Dalam lingkungan seperti ini, ketahanan dan pengoperasian berkelanjutan adalah hal yang terpenting. Penggunaan sebuah motor stepper torsi tinggi industri memastikan keandalan jangka panjang dan kemampuan untuk melakukan tugas berulang dengan akurasi tinggi jutaan kali lipat. Untuk lingkungan yang keras, pilihan seperti Motor stepper torsi tinggi IP65 atau bahkan sebuah Motor stepper luar ruangan berperingkat IP67 tersedia untuk menahan masuknya debu dan kelembapan.

Peralatan Medis menuntut tingkat presisi, kebersihan, dan keandalan tertinggi. Motor stepper torsi tinggi digunakan dalam perangkat seperti penganalisis otomatis, pompa infus, robot bedah, dan peralatan pencitraan. Pergerakannya yang tepat mengontrol penanganan sampel, pengiriman dosis, dan posisi sensor dan alat. Dalam banyak kasus, a motor stepper kebisingan rendah untuk otomatisasi laboratorium atau penggunaan medis ditentukan untuk memastikan lingkungan pengoperasian yang tenang. Sifat pengoperasian motor stepper yang dapat diprediksi, dikombinasikan dengan torsi tinggi, menjadikannya ideal untuk aplikasi sensitif ini.

Selain itu, aplikasi khusus terus bermunculan. Mereka digunakan di aktuator otomotif untuk penyetelan kaca spion dan kontrol throttle, in mesin cetak untuk pengumpanan kertas yang akurat, dan dalam sistem energi terbarukan seperti motor stepper pelacak surya torsi tinggi unit yang menyesuaikan panel untuk mengikuti matahari dan masuk kontrol pitch turbin angin mekanisme.

Cara Memilih Motor Stepper Torsi Tinggi yang Tepat

Memilih yang sesuai motor stepper torsi tinggi untuk aplikasi tertentu memerlukan evaluasi sistematis terhadap beberapa parameter utama. Pilihan yang salah dapat menyebabkan kinerja buruk, motor mati, panas berlebih, atau kegagalan dini.

Persyaratan Torsi

Langkah paling penting adalah menentukan kebutuhan torsi aplikasi secara akurat. Hal ini melibatkan penghitungan torsi yang diperlukan untuk mempercepat inersia beban dan untuk mengatasi gaya kontinu, seperti gesekan atau gravitasi. Motor harus menghasilkan torsi yang melebihi torsi puncak yang diperlukan oleh aplikasi di seluruh rentang kecepatan operasional, sebagaimana ditentukan oleh kecepatan motor stepper vs torsi kurva. Praktik terbaiknya adalah memasukkan margin keselamatan 30-50% di atas persyaratan yang dihitung untuk memperhitungkan variabel tak terduga seperti perubahan gesekan atau toleransi produksi. Konsultasi a grafik torsi motor stepper untuk calon motor, penting untuk memverifikasi bahwa kurva torsinya memenuhi tuntutan aplikasi pada kecepatan rendah dan tinggi.

Ukuran dan Rangka Motor

Ukuran fisik motor, sering kali distandarisasi oleh NEMA ukuran bingkai (misalnya, NEMA 17, NEMA 23, NEMA 34), memberikan indikasi umum mengenai kemampuan dayanya. SEBUAH Motor stepper torsi tinggi NEMA 23 biasanya akan menghasilkan torsi lebih besar daripada motor NEMA 17, sementara a motor stepper rangka besar seperti NEMA 34 akan mampu menghasilkan keluaran torsi yang lebih tinggi lagi. Namun, ukuran bingkai saja bukanlah indikator yang sempurna; desain internal dan kualitas bahan sangat mempengaruhi torsi sebenarnya. Pemilihannya harus menyeimbangkan kebutuhan torsi dengan ruang yang tersedia dan batasan pemasangan di dalam alat berat.

Tegangan dan Arus

Mencocokkan spesifikasi kelistrikan motor dengan pengemudi dan catu daya sangat penting untuk mencapai kinerja terukur. Motornya peringkat saat ini adalah arus maksimum per fase yang dapat ditangani tanpa terlalu panas. Pengemudi harus mampu mengalirkan arus ini. Pasokan tegangan sama pentingnya. Tegangan yang lebih tinggi memungkinkan arus meningkat dengan cepat pada belitan motor, yang diperlukan untuk mempertahankan torsi pada kecepatan yang lebih tinggi. Mengoperasikan motor dengan catu daya yang tegangannya terlalu rendah akan mengakibatkan penurunan torsi yang cepat seiring dengan peningkatan kecepatan, sebuah fenomena yang terlihat jelas pada kurva torsi motor.

Sudut Langkah

Itu sudut langkah menentukan resolusi intrinsik motor. Motor standar 1,8° menghasilkan 200 langkah per putaran, sedangkan motor 0,9° menghasilkan 400 langkah. Untuk aplikasi yang memerlukan kontrol posisi yang sangat halus, sudut langkah yang lebih kecil atau penggunaan driver yang mampu langkah mikro menguntungkan. Penting untuk diingat bahwa meskipun langkah mikro meningkatkan resolusi, hal ini tidak meningkatkan akurasi secara signifikan; torsi yang dihasilkan pada posisi microstep lebih rendah dibandingkan pada posisi full step.

Faktor Lingkungan

Itu operating environment must be considered to ensure reliability. Factors such as ambient temperature, presence of contaminants like dust or moisture, and exposure to vibrations can impact motor selection. For example, in a wash-down environment or an outdoor application, an Motor stepper torsi tinggi IP65 atau lebih tinggi akan diperlukan untuk mencegah kerusakan. Temperatur lingkungan yang tinggi mungkin memerlukan penurunan daya motor (menggunakannya di bawah spesifikasi torsi maksimumnya) untuk mencegah panas berlebih, atau memilih motor dengan kelas temperatur yang lebih tinggi.

Produk Motor Stepper Torsi Tinggi Teratas

Memilih model tertentu dari beragam model yang tersedia motor stepper torsi tinggis bisa jadi menakutkan. Ikhtisar berikut menyajikan serangkaian produk yang dikategorikan berdasarkan kekuatan aplikasinya, menyoroti fitur-fitur utama tanpa merujuk pada nama merek tertentu. Daftar ini menggambarkan keragaman yang tersedia bagi para insinyur dan desainer.

1. Motor Stepper Torsi Tinggi NEMA 17: Motor kompak ini adalah pekerja keras dalam aplikasi dimana ruang terbatas namun kinerja tidak dapat dikompromikan. Ini sangat populer di kalangan kelas atas Pencetakan 3D dan otomatisasi skala kecil. Versi modern menawarkan nilai torsi yang menyaingi model lama yang lebih besar, menjadikannya ideal untuk instrumen presisi dan kompak robotika sendi.

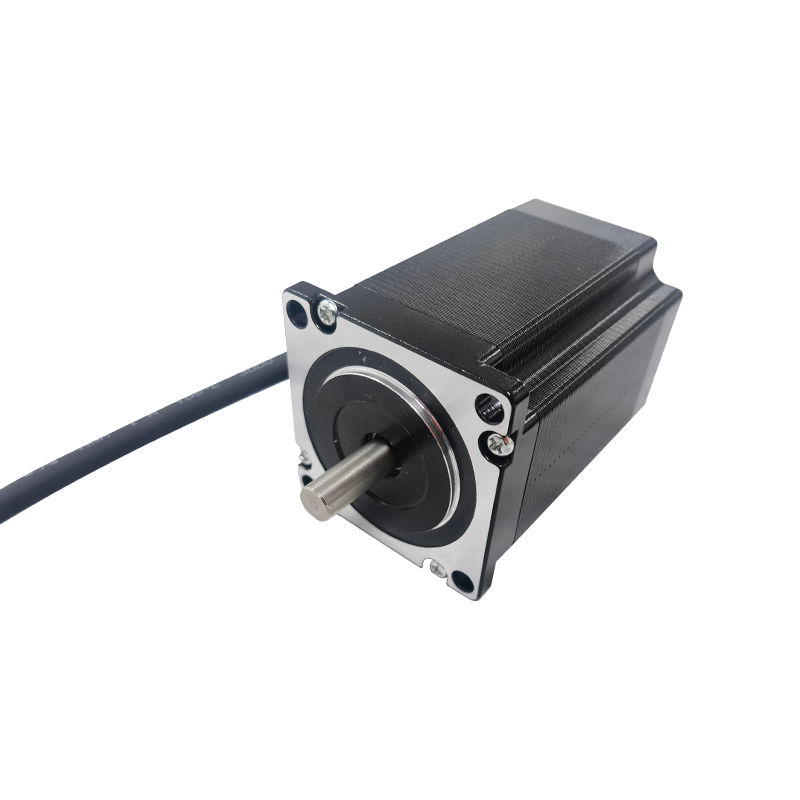

2. Motor Stepper Torsi Tinggi NEMA 23: Bisa dibilang ukuran frame paling umum untuk aplikasi benchtop yang menuntut, yaitu Motor stepper torsi tinggi NEMA 23 memberikan keseimbangan yang sangat baik antara ukuran, daya, dan biaya. Ini adalah pilihan terbaik router CNC , mesin penggilingan kecil, dan lebih besar pencetak 3D . Fleksibilitasnya membuatnya cocok untuk berbagai macam otomasi industri tugas.

3. Motor Stepper Torsi Tinggi NEMA 34: Ketika diperlukan tenaga yang besar, hal ini motor stepper rangka besar adalah langkah selanjutnya. Ini dirancang untuk tugas berat CNC mesin, gantri industri, dan sistem otomasi yang harus memindahkan beban signifikan. Motor ini penting untuk aplikasi yang memerlukan gaya dorong tinggi, misalnya dalam format besar mesin percetakan .

4. Motor Stepper Diarahkan: Tipe ini mengintegrasikan gearbox planetary dengan standar motor stepper hibrida . Pengurangan gigi melipatgandakan torsi keluaran secara signifikan sekaligus menurunkan kecepatan keluaran, menciptakan pengalaman yang luar biasa motor torsi tinggi RPM rendah . Ini ideal untuk aplikasi seperti penggerak konveyor, aktuator katup, dan sistem apa pun yang memerlukan gaya tinggi pada kecepatan lambat dan terkendali.

5. Motor Stepper Tahan Air (IP65/IP67): Dirancang untuk lingkungan yang keras, an Motor stepper torsi tinggi IP65 kedap debu dan terlindung dari pancaran air, sehingga cocok untuk pengolahan makanan dan minuman, mesin pengemasan , dan aplikasi luar ruangan. Sebuah Motor stepper luar ruangan berperingkat IP67 menawarkan perlindungan lebih besar terhadap perendaman sementara, cocok untuk pelacak surya sistem atau peralatan pertanian.

6. Motor Stepper Torsi Tinggi Loop Tertutup: Sistem canggih ini menggabungkan a motor stepper torsi tinggi dengan encoder terintegrasi. Encoder memberikan umpan balik real-time ke driver khusus, menciptakan a lingkaran tertutup sistem yang dapat mendeteksi dan mengoreksi langkah-langkah yang terlewat. Teknologi ini menawarkan kesederhanaan motor stepper dengan keandalan dan kinerja servo berkecepatan tinggi, ideal untuk misi kritis peralatan medis dan throughput tinggi mesin pick & place .

7. Motor Stepper Torsi Tinggi dengan Encoder dan Gearhead Terintegrasi: Ini mewakili solusi rekayasa tinggi yang mengemas motor, gearhead untuk penggandaan torsi, dan encoder untuk umpan balik posisi ke dalam satu unit. Ini motor dengan encoder dan gearhead terintegrasi menyederhanakan desain dan pemasangan untuk tugas gerak yang kompleks, memberikan torsi tinggi, kecepatan rendah, dan jaminan kontrol dalam paket ringkas untuk aplikasi seperti lengan robot and aktuator otomotif .

8. Motor Stepper Ultra-Presisi: Ituse motors are engineered for applications requiring the utmost accuracy and smoothness, such as in perangkat medis otomatisasi manufaktur atau laboratorium. Mereka sering kali memiliki sudut langkah yang sangat halus dan dioptimalkan untuk getaran dan kebisingan yang minimal, memenuhi syarat sebagai a motor stepper kebisingan rendah untuk otomatisasi laboratorium .

9. Motor Stepper Bersertifikat untuk Industri yang Diatur: Motor yang digunakan dalam peralatan medis, ruang angkasa, atau peralatan umum sering kali memerlukan sertifikasi formal. SEBUAH motor stepper dengan sertifikasi CE / UL / RoHS menunjukkan kepatuhan terhadap standar kompatibilitas keselamatan, lingkungan, dan elektromagnetik internasional, yang merupakan prasyarat bagi banyak orang perangkat medis dan aplikasi yang dihadapi konsumen.

10. Motor Stepper Hibrid Torsi Tinggi Kustom: Untuk aplikasi dengan kendala mekanis, listrik, atau lingkungan yang unik, a motor stepper hybrid torsi tinggi khusus mungkin satu-satunya solusi. Pemasok dapat memodifikasi desain standar dengan yang khusus ukuran poros , konektor, gulungan, pelapis, atau bahan magnetik untuk memenuhi persyaratan kinerja dan faktor bentuk yang tepat.

Mengemudi Motor Stepper Torsi Tinggi

Mencapai kinerja yang dinilai dari a motor stepper torsi tinggi sepenuhnya bergantung pada memasangkannya dengan elektronik penggerak yang benar. Motor itu sendiri adalah perangkat pasif; pengemudi dan catu daya menentukan seberapa efektif ia mengubah energi listrik menjadi gerak mekanis.

Penggerak Motor Stepper adalah penghubung penting antara sinyal kontrol dan motor. Mereka mengambil pulsa langkah dan arah berdaya rendah dari pengontrol gerak dan menerjemahkannya menjadi arus berdaya tinggi yang diperlukan untuk menggerakkan belitan motor. Untuk motor stepper torsi tinggis , pilihan teknologi pengemudi adalah yang terpenting. Driver dasar beroperasi dalam mode langkah penuh atau setengah langkah, yang mungkin cukup untuk beberapa aplikasi tetapi sering kali menimbulkan getaran yang nyata. Driver mikrostepping sangat dianjurkan. Mereka secara elektronik membagi setiap langkah penuh menjadi langkah-langkah mikro yang lebih kecil, sehingga menghasilkan gerakan yang jauh lebih halus, mengurangi kebisingan yang terdengar, dan meningkatkan stabilitas kecepatan rendah. Kemampuan pengemudi dalam menyalurkan arus yang konsisten sangat penting untuk menjaga torsi, terutama pada kecepatan yang lebih tinggi.

Pasokan Listrik harus dipilih dengan hati-hati. Tegangan catu daya harus jauh lebih tinggi daripada tegangan pengenal motor untuk mengatasi EMF balik yang dihasilkan dengan kecepatan. Aturan umumnya adalah menggunakan tegangan suplai 5 hingga 20 kali tegangan pengenal motor, selama tegangan maksimum pengemudi tidak terlampaui. Catu daya juga harus mampu mengalirkan arus yang dibutuhkan motor. Peringkat arus (dalam Amps) dari suplai harus setidaknya sama dengan jumlah arus yang dibutuhkan oleh semua motor yang digerakkan, meskipun margin disarankan untuk permintaan puncak.

Sinyal Kontrol adalah perintah digital yang menentukan gerakan. Sebagian besar driver stepper modern menggunakan antarmuka dua sinyal sederhana: STEP dan DIRECTION. Setiap pulsa pada garis STEP memerintahkan motor untuk bergerak satu pertambahan (satu langkah atau langkah mikro). Frekuensi pulsa ini menentukan kecepatan motor. Level (tinggi atau rendah) pada garis DIRECTION menentukan arah putaran. Kesederhanaan ini membuat pengendalian a motor stepper torsi tinggi mudah untuk mikrokontroler dan PLC.

Pengkabelan dan Koneksi harus dijalankan dengan benar untuk memastikan keandalan dan mencegah kerusakan. Menggunakan kabel dengan ukuran yang memadai sangat penting untuk menangani arus motor tanpa penurunan tegangan atau pemanasan yang berlebihan. Sambungan ke pengemudi harus aman, dan merupakan praktik yang baik untuk menggunakan kabel berpelindung untuk sinyal STEP dan DIRECTION guna melindunginya dari gangguan listrik, yang dapat menyebabkan perilaku motor tidak menentu. Pengardean yang tepat pada pengemudi, catu daya, dan rangka motor juga penting untuk pengoperasian yang stabil.

Memecahkan Masalah Umum

Bahkan dengan pilihan yang tepat motor stepper torsi tinggi dan sistem penggerak, masalah dapat timbul selama pengoperasian. Memahami akar penyebab masalah umum sangat penting untuk menjaga keandalan dan kinerja sistem.

Motor terhenti adalah salah satu masalah yang paling sering terjadi. Hal ini terjadi ketika torsi yang diminta oleh beban melebihi torsi yang dapat dihasilkan motor pada kecepatan tertentu. Penyebab utamanya adalah ketidaksesuaian antara kemampuan motor dan kebutuhan aplikasi, yang sering kali diungkapkan oleh kecepatan motor stepper vs torsi melengkung. Kemacetan juga bisa disebabkan oleh pasokan listrik yang tidak mencukupi. Catu daya berukuran kecil yang tidak dapat memberikan tegangan yang memadai akan menyebabkan penurunan torsi yang cepat seiring dengan peningkatan kecepatan. Demikian pula, driver yang disetel ke batas arus di bawah rating motor akan mencegah motor menghasilkan torsi penuh. Solusinya termasuk menghitung ulang kebutuhan torsi dengan margin keamanan yang lebih besar, memilih motor dengan kurva torsi yang lebih tinggi, meningkatkan tegangan suplai dalam batas pengemudi, atau mengonfigurasi keluaran arus pengemudi dengan benar.

Terlalu panas merupakan karakteristik alami motor stepper, karena motor ini tetap menarik arus meskipun dalam keadaan diam. Namun, panas yang berlebihan dapat menurunkan isolasi dan memperpendek umurnya siklus hidup motor stepper . Penyebab paling umum adalah pengoperasian motor pada atau mendekati nilai arus maksimumnya untuk waktu yang lama. Menggunakan arus berlebihan untuk mencapai torsi lebih dari yang dirancang motor akan menghasilkan panas. Penyebab lainnya termasuk tingkat langkah yang tinggi pada kecepatan rendah dimana produksi torsi tinggi, atau pendinginan yang tidak memadai di lingkungan aplikasi. Untuk mengurangi panas berlebih, pastikan arus pengemudi diatur dengan tepat—sering kali sesuai dengan arus pengenal motor—dan tidak terlalu tinggi. Meningkatkan aliran udara di sekitar motor atau menambahkan unit pendingin bisa efektif. Untuk aplikasi tugas kontinu yang memerlukan torsi tinggi, memilih motor dengan nilai torsi lebih tinggi dari yang diperlukan akan memungkinkannya bekerja lebih dingin.

Getaran dan Kebisingan melekat pada sifat langkah diskrit pada motor stepper, namun dapat menjadi masalah dalam aplikasi presisi. Masalah ini paling menonjol pada kecepatan rendah dan frekuensi resonansi motor. Getaran dapat menyebabkan keausan mekanis dini dan mengurangi keakuratan posisi dalam sistem sensitif. Solusi utama adalah penggunaan langkah mikro driver, yang menghaluskan gerakan di antara langkah penuh, secara signifikan mengurangi getaran dan kebisingan yang terdengar. Secara mekanis, memastikan motor terpasang dengan aman dan dipasangkan dengan benar ke beban dapat meredam getaran. Jika resonansi pada kecepatan tertentu menjadi masalah, sistem kontrol dapat diprogram untuk berakselerasi melalui kecepatan tersebut dengan cepat daripada beroperasi secara stabil dalam kecepatan tersebut.

Penempatan Posisi yang Tidak Akurat dalam sistem stepper loop terbuka hampir selalu menunjukkan langkah yang hilang. Hal ini terjadi ketika motor gagal bergerak ke posisi yang diperintahkan karena torsi beban melebihi torsi motor yang tersedia. Sistem tidak menyadari kesalahan tersebut, sehingga menyebabkan akumulasi penyimpangan posisi. Akar penyebabnya sering kali adalah torsi yang tidak mencukupi, mirip dengan terhentinya mesin. Namun bisa juga disebabkan oleh beban kejut yang tiba-tiba atau tingkat akselerasi berlebihan yang menuntut torsi instan melebihi kemampuan motor. Untuk mencegah ketidakakuratan, pemilihan motor awal harus diverifikasi terhadap kurva torsi. Untuk aplikasi di mana langkah yang terlewat tidak dapat diterima, solusi yang paling tepat adalah melakukan transisi ke a motor stepper torsi tinggi loop tertutup sistem. Sistem ini menggunakan encoder untuk memantau posisi dan secara otomatis akan mengoreksi setiap langkah yang terlewat, memastikan keakuratan stepper dengan keandalan servo.

Tren Masa Depan pada Motor Stepper Torsi Tinggi

Itu field of motor stepper torsi tinggis tidak statis; ini berkembang untuk memenuhi tuntutan otomatisasi dan rekayasa presisi yang semakin canggih. Beberapa tren utama membentuk perkembangan masa depan mereka.

Kemajuan dalam material dan desain motor mengarah pada peningkatan berkelanjutan dalam kepadatan daya. Penggunaan magnet permanen bermutu tinggi, seperti neodymium, dan baja laminasi yang ditingkatkan untuk inti stator dan rotor, memungkinkan produsen mengekstrak lebih banyak torsi dari ukuran rangka tertentu. Tren menuju miniaturisasi tanpa mengorbankan kinerja memungkinkan desain mesin yang lebih kompak dan bertenaga. Penelitian terhadap material magnetik baru dan geometri elektromagnetik yang dioptimalkan menjanjikan peningkatan lebih lanjut dalam efisiensi dan keluaran torsi.

Integrasi dengan sistem kontrol tingkat lanjut merupakan tren yang dominan, sebagian besar didorong oleh meningkatnya adopsi lingkaran tertutup teknologi. Perbedaan antara sistem stepper dan servo semakin kabur motor stepper dengan encoder solusi menjadi lebih hemat biaya dan tersebar luas. Pengemudi masa depan akan menampilkan algoritma yang lebih canggih yang tidak hanya mengoreksi kesalahan posisi tetapi juga secara aktif meredam getaran dan mengoptimalkan konsumsi arus secara real-time berdasarkan beban. Kontrol cerdas ini memaksimalkan torsi motor tersedia sambil meningkatkan kelancaran dan efisiensi.

Itu meningkatnya permintaan akan motor torsi tinggi yang hemat energi mempengaruhi prioritas desain. Karena keberlanjutan menjadi perhatian utama dalam bidang teknik, terdapat dorongan untuk mengurangi konsumsi energi yang melekat pada motor stepper, yang biasanya menarik arus penuh bahkan saat berhenti. Muncul teknologi pengemudi baru yang secara dinamis dapat mengurangi arus motor saat penuh menahan torsi tidak diperlukan, sehingga secara signifikan mengurangi penggunaan daya dan pembangkitan panas tanpa mengurangi kinerja. Hal ini sangat penting untuk aplikasi yang dioperasikan dengan baterai dan instalasi industri skala besar yang memerlukan biaya energi yang signifikan.

Kesimpulan

Motor stepper torsi tinggi adalah teknologi pendukung yang penting untuk spektrum aplikasi modern yang luas yang memerlukan kombinasi kontrol posisi yang tepat dan kekuatan mekanis yang besar. Dari sendi artikulasi lengan robot ke drive yang kuat router CNC dan aktuator yang andal di peralatan medis , motor ini memberikan solusi unik yang menyeimbangkan kinerja, kesederhanaan, dan efektivitas biaya.

Itu effective selection and use of a motor stepper torsi tinggi bergantung pada pemahaman menyeluruh tentang persyaratan aplikasi, khususnya torsi yang dibutuhkan di seluruh rentang kecepatan pengoperasian. Pertimbangan yang cermat terhadap faktor-faktor seperti ukuran motor, spesifikasi kelistrikan, dan kondisi lingkungan sangatlah penting. Selain itu, pencapaian kinerja optimal tidak mungkin dicapai tanpa memasangkan motor dengan driver dan catu daya yang cocok.
